气动马达入门选型技巧

气动马达目前在国内工业自动化领域凭着安全防爆、无极调速、使用随意性大,特别适应高温潮湿、易燃易爆等电机不适用场合等特性已被广泛应用。我厂是多年专业生产气动马达厂家,具有丰富的生产和销售经验,为客户量身定最合适的产品。下面简单介绍下气动马达的选型方法:

下图例举马达的输出功率、转矩和转速的关系图,可供技术人员参考.当工作压力不变时,其转速、转矩及功率均随外加载荷的变化而变化,曲线中从使用的供气压力点开始,然后向上看功率,扭矩和耗气量曲线。

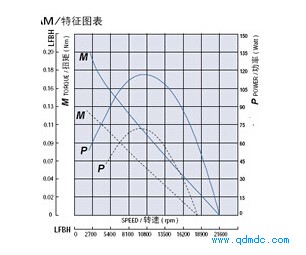

功率转速和扭力关系图

这个实例表明如果供气压力下降,功率是如何下降的。空气必须通过合适尺寸的管子供给,以减少控制回路中任何的潜压降。

节流

最通常降低气动马达速度的方法是在进气口安装流量调节阀。双向马达用进气口也可用于排气口。流量调节也用于主要进气口上,但注意一点调速也是适量的,无限制的调速会影响马达的功率和效率。

压力调节

通过在上游供气处安装一只减压阀,也可以调节速度和扭矩。当连续供给马达低压的空气并且马达减速时,会在输出轴上产生很低的扭矩。

工作扭矩

上表中曲线当负荷不断增加,气动马达停止,这就是停止扭矩。当负荷减少时马达恢复工作,马达不会烧毁,这就是气动马达的最大特点,由于受润滑和摩擦的影响,起动扭矩一般是停止扭矩的75-80%,从图中可看出马达功率变得最大值的位置,大约是马达一半的旋转速度时。因此,在适当范围内可以通过降低马达速度获得马达最大功率和扭矩,并可以节约气源消耗,如需扭矩比较大还是要选择相对应功率的马达。

气动马达的供气

要供给马达的空气必须是经过过滤和减压而且有油雾处理的。最简单的方法是在马达的进气端加上气源三联件就可解决。压缩空气供给必须有足够大的管子和阀,以保证马达的最大扭矩。在任何时候,马达都需要6bar-7bar的供气压力,压力减小到5bar,功率就减小到77%,而在4bar时,功率为55%。
综上,气动马达选型取决于四大因素:①功率;②扭矩;③转速;④耗气量根据工况要求和用处您可先简单估算下马达所需的功率、扭矩、转速.特别是扭矩和转速,根据功率、扭矩、转速和具体使用用途要求结合以上理论知识选择最适合自己的气动马达。

一、如果是转速要求相对比较快且扭力不大、体积小巧的马达,比如用在风扇、搅拌、传动等等领域可优先参考我厂1V、 2V、 4V 、6V型号马达(每款型号都有额定的功率、体积尺寸、扭矩、转速等):

1、 叶片式1V气动马达:

1V马达实物

工作参数:

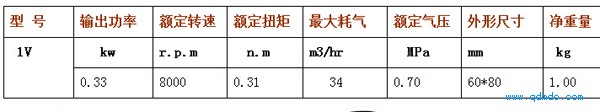

1V气动马达参数

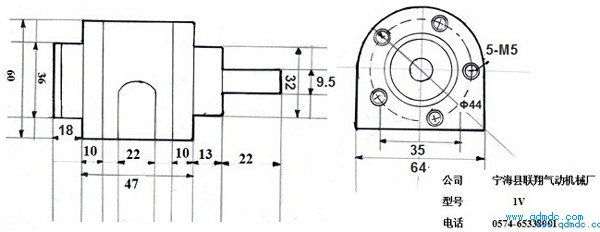

1V气动马达尺寸

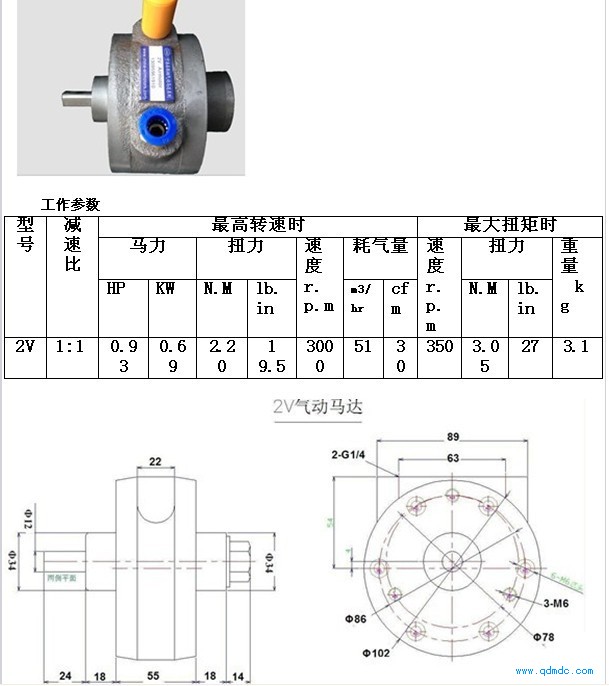

2、2V气动马达

2V气动马达实物

3、4V气动马达







4V气动马达实物


工作参数:


4V气动马达参数

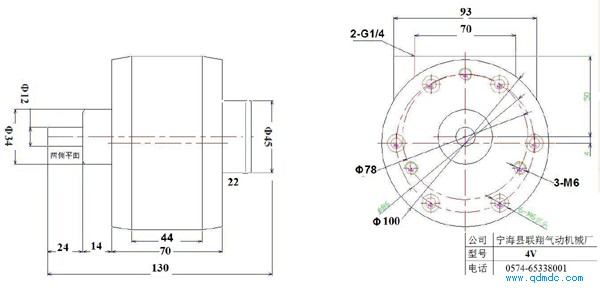

4V气动马达尺寸

4、6V气动马达


6V气动马达实物


技术参数:

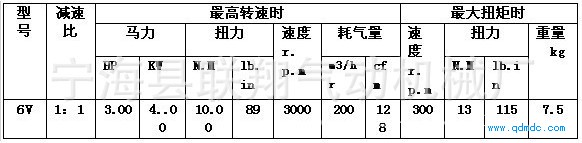

 6V气动马达参数

二、如果是低速要求转速在300转左右及以下且扭矩较大可选2VA、4VA低速大扭矩气动马达,此两款马达为专利产品体积精巧为客户减少安装空间,以下为马达参数:

减速气动马达实物

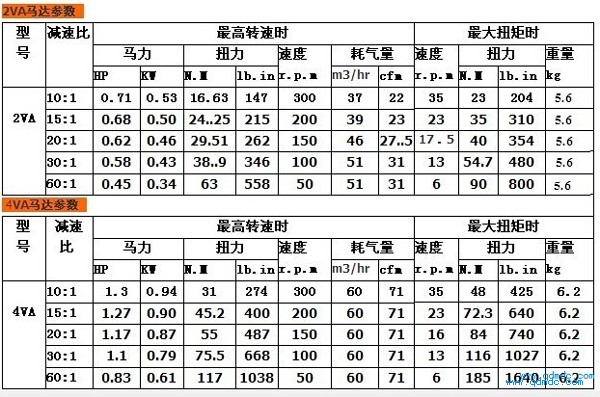

减速气动马达参数

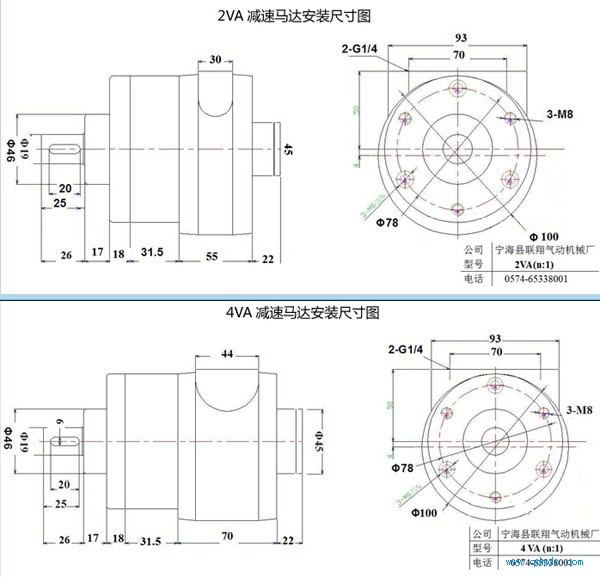

两款减速马达安装尺寸图

减速气动马达参数

三、如果是作搅拌用那可选TMH015马达或成套搅拌机.

TMH015马达参数

如果在实际选型中还有技术方面问题可到电公厂技术部电话:18358269996.
