小型气动马达(体积小、扭矩大)

气动马达是把空气压缩能转变为机械能的动力装置。气压传动中将压缩气体的压力能转换为机械能并产生旋转运动的气动执行元件.

2V、4V型号气动马达工作参数表:

输出功率

额定转速

额定扭矩

最大耗气

额定气压

外形尺寸

净重量

2V

kw

r.p.m

n.m

m3/hr

MPa

mm

kg

0.69

3000

2.20

51.00

0.70

102*90

3.20

4V

1.00

3000

4.00

65.00

0.70

102*115

3.90

                                                             以上数据为标准状态下参考数值,应实际使用工况为准

2V型号气动马达安装、实物图:

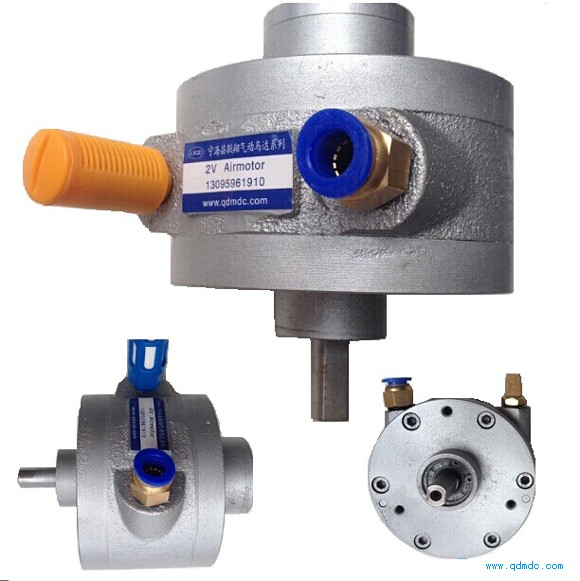

小型气动马达实物图

联翔2V、4V安装尺寸图

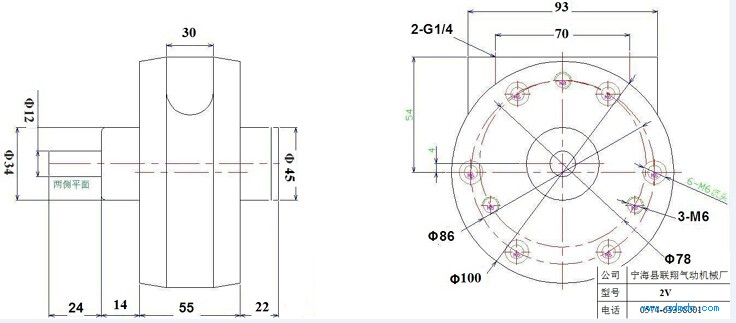

2V安装尺寸图

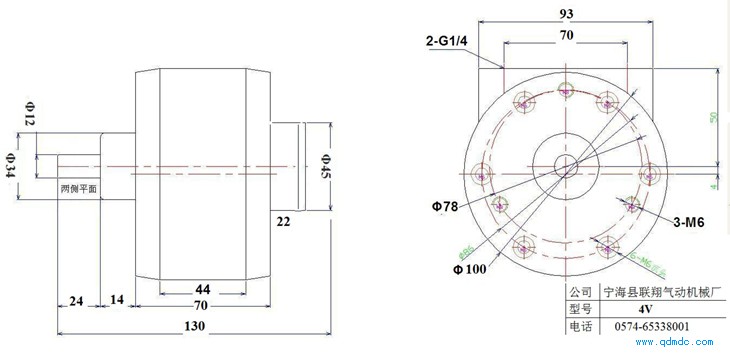

4V安装尺寸图




气动马达安装时请务必连接气源三联件,可有效去除空气的水汽杂质和润滑作用,大大提高工作效率和马达使用寿命.下图为气源三联件接动马达示意图以供参考.

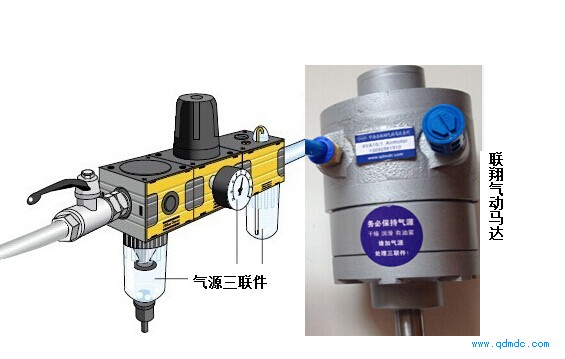

气动马达加三联件连接方法
