减速气动马达(型号2VA、4VA,大扭矩、小体积、多转速)


一、减速气动马达特点:

  本厂研发生产的2VA、4VA两款双向精巧型减速气动马达,低转速、大扭矩、小体积、强稳定性。并且在断开气源时输出轴可自锁和无惯性转动等特点。适用于各种电动机不适合的恶劣环境。

  减速部分设计新颖,细分成50-300转5款转速,为客户提供多种选择方案,体积小巧可满足小空间安装需求及低速二级再减速要求。

  广泛应用在搅拌设备、食品药物包装、卷扬机、粉碎机、研磨机、卷挠装置及自动生产线等设备上。

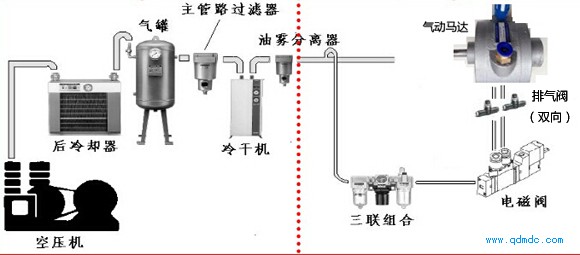

气动马达正确连接方式演示:

气动马达正确连接方式演示

二、减速气动马达工作参数:





输出功

额定

转速

额定

扭矩

额定气压

外形尺寸

重量

kw

r.p.m

n.m

m3/hr

MPa

 mm

kg



2VA

10:1

0.68

  300

16.00

  50

  0.70

102*175

5.60

15:1

0.65

  200

24.00

  50

  0.70

102*175

 5.60

20:1

0.62

  150

29.00

  50

  0.70

102*175

 5.60

30:1

0.58

  100

 38.00

  50

  0.70

102*175

 5.60

60:1

0.45

   50

 61.00

  50

  0.70

102*175

 5.60



4VA

10:1

0.75

  300

 25.00

  65

  0.70

102*189

6.20

15:1

0.72

  200

36.00

  65

  0.70

102*189

 6.20

20:1

0.70

  150

43.50

  65

  0.70

102*189

 6.20

                                                以上数据为标准状态下参考数值,以实际现场工况为准

三、2VA、4VA减速气动马达安装尺寸、实物图:

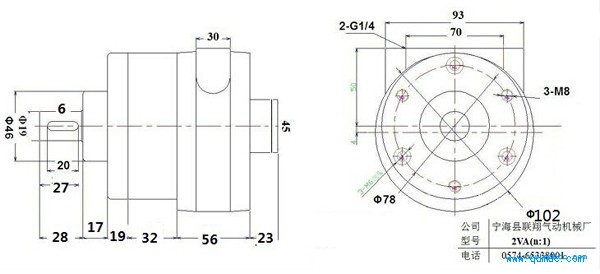

2VA气动马达安装尺寸图:

2VA气动马达安装尺寸图

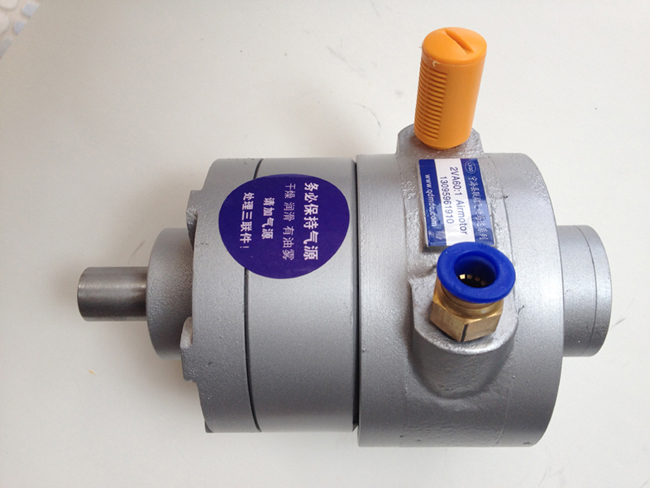

2VA减速气动马达实物图:

2VA气动马达实物

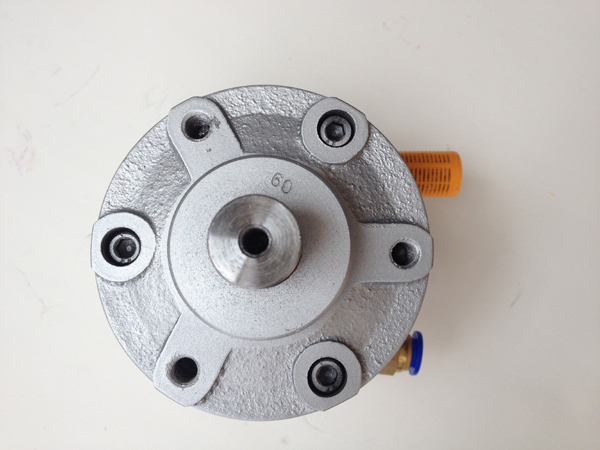

2VA,4VA减速气动马达立式安装孔图:

2VA,4VA减速气动马达立式安装孔图

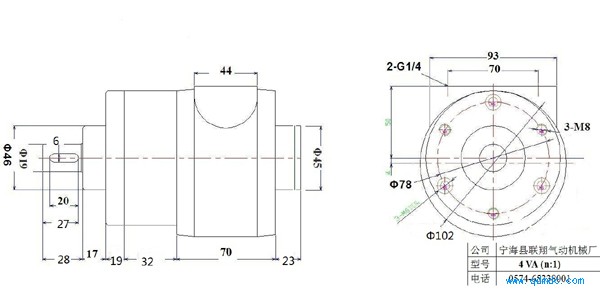

4VA气动马达安装尺寸图:

4VA气动马达安装尺寸图

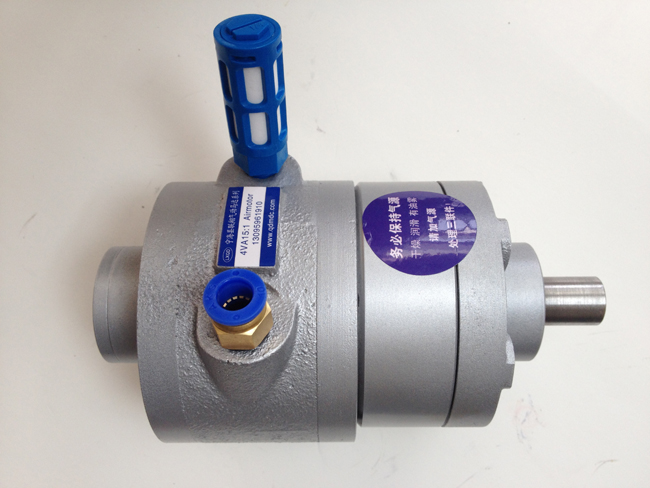

4VA减(低)速气动马达实物图:
4VA减(低)速气动马达实物图

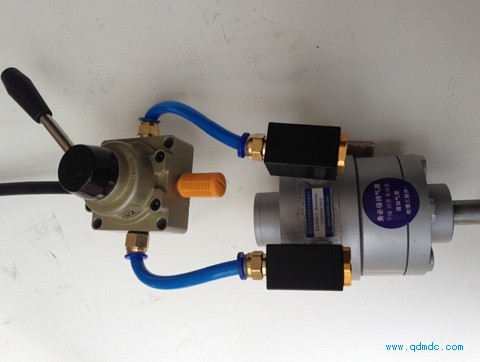

2VA、4VA减(低)速气动马达双向连接实物演示图:

2VA、4VA减(低)速气动马达双向连接实物演示图

气动马达转速和扭力的关系:

气动马达转速和扭力的关系
